連云港中高壓變頻器功率單元維修

近年來，隨著變頻器在工業領域的不斷應用、變頻技術的不斷發展，高壓變頻器以其技術性能高、應用范圍廣、加工精度好等優點，逐步開始大規模的推廣使用。隨著本地區工業的快速發展，連云港高壓變頻器維修業務也在逐步增加，

目前市場上使用的高壓變頻器基本屬于單元級聯式變頻器，也就是通過多個功率單元的串聯，實現高壓輸出。

功率單元是使用功率電力電子器件進行整流、濾波、逆變的高壓變頻器部件，是構成高壓變頻器主回路的主要部分，在變頻器中具有重要的作用。

因而，我們需要對其有更深的了解，通過良好的維護保養工作，才能夠減少設備故障的產生。我們?cè)谶B云港高壓變頻器維修保養這些業務中也積累了大量的高效的實戰經驗。如有相關的業務需求或者技術經驗交流，歡迎隨時與我們進行聯系。

一、功率單元的技術原理

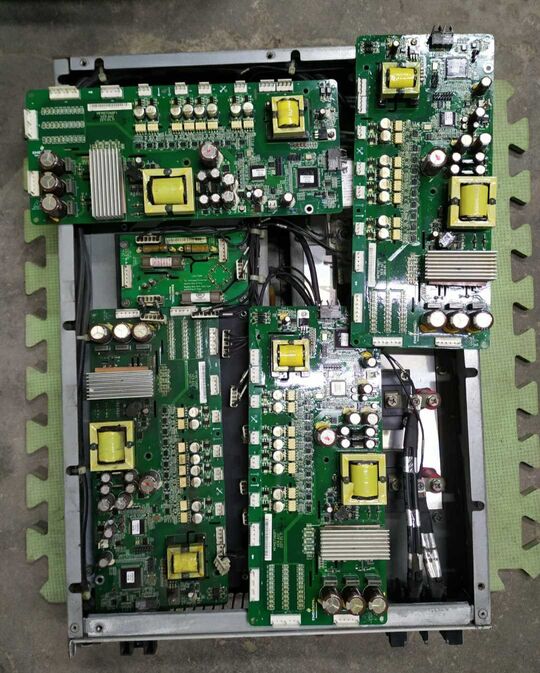

高壓功率單元主要由整流橋，電解電容，均壓電阻，IGBT模塊，旁路，溫度繼電器，單元控制板，驅動板組成。

由于高壓變頻器內IGBT的耐壓不夠，需要多個功率單元串聯，才可以實現達到6000V、10000V的高壓。

在具體應用過程中，每個功率單元由移相變壓器二次線圈供電，輸出PWM(占空比可變的脈沖寬度調制)，最終實現多重化串聯整流供電。

二、功率單元常見故障分析與解決方法

1.功率單元熔斷器故障，出現熔斷器故障報警

原因分析:當變頻器顯示熔斷器故障時，可能由于控制電路存在短路和接地故障，導致熔斷器熔絲熔斷。

解決方法:出現熔斷情況時應更換同規格熔斷器，更換后重新送電進行故障復位。如仍不能恢復正常運行，則更換功率單元解決。

2.功率單元熔斷器故障，出現光纖故障報警

原因分析:可能由于單元控制板、光纖板損壞，導致光纖傳輸故障，通訊中斷。

解決方法:檢查光纖狀態是否完好，更換相應功率單元的熔斷器。

3.IGBT故障

主要表現為出現熔斷器故障，更換熔斷器后仍然熔斷，此時多為IGBT非可逆性損壞。

原因分析:多為IGBT過壓、過流、散熱不良等原因?qū)е聯p壞。

解決方法:清理散熱通道，并重新安裝igbt模塊。

隨著科學技術的日益發展，變頻器技術更新迭代，市場已經出現新型不需要單元級聯即可實現高壓輸出的變頻器，高壓變頻器步入一個無需級聯的時代。但是功率單元的位置無可替代，仍然是市場的主流產品。

我們?cè)谶B云港高壓變頻器維修保養這一塊業務有著及其豐富的經驗，如有需求，歡迎隨時與我們聯系。
